一、交接线圈开路

故障说明:格力KFR-70LW/E1简称(7053L1 )A型,用户反映空调器开机后不制冷,室内机吹自然风。

1. 测量压缩机运行电流和交接下端电压

上门检査,重新上电开机,室内机吹风为自然风,空调器不制冷,到室外机检査,发现只有室外风机运行,听不到压缩机的运行声音,在三通阀维修口接上压力表,压力为静态压力约0.9MPa,说明压缩机未运行。

使用万用表交流电流挡,见下图(a),钳头夹住交接下端的压缩机公共端红线,实测电流为0A,也说明压缩机未运行。

柜式空调交流接触器故障维修实例

使用万用表交流电压挡,见图(b), 一表笔接室外机接线端子上零线N端、一表笔接交接下端压缩机公共端红线测量电压,正常电压应为交流220V,实测电压为交流0V, 说明压缩机线圈没有供电。

2. 测量交接上端和线圈电压

黑表笔不动,红表笔接交接上端引线相当于测量接线端子电压,见下图(a),实测为交流220V,说明正常。

柜式空调交流接触器故障维修实例

依旧使用万用表交流电压挡,表笔直接测量交接线圈的两个端子,实测电压为交流220V,见图(b),说明室内机主板已输出压缩机运行的控制电压,故障可能为交接线圈开路或交接触点开路。

3. 测量交接线圈阻值

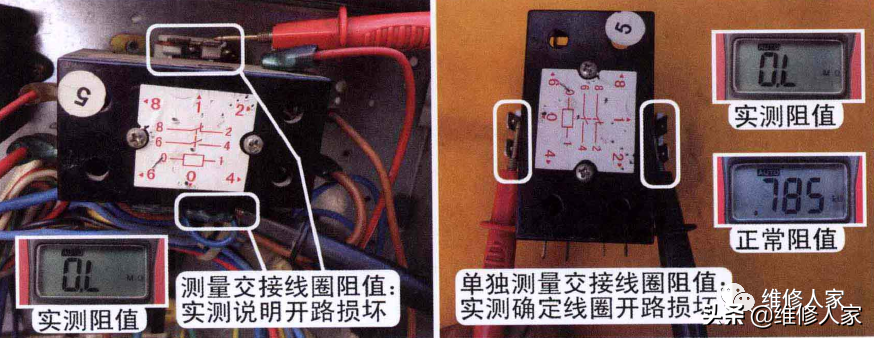

断开空调器电源,并拔下交接线圈一侧端子的引线,使用万用表电阻挡,测量交接线圈的两个端子,正常阻值应约为550Ω,而实测阻值为无穷大,初步判断交接线圈开路损坏。从室外机取下交接,单独测量线圈阻值仍为无穷大,从而确定交接线圈开路损坏。

柜式空调交流接触器故障维修实例

维修措施:更换交接。由于无同型号的交接更换,因此使用参数接近的交接代换。再次上电开机,室外风机和压缩机均开始运行,制冷恢复正常。使用万用表交流电压挡,再次测量交接下端电压为正常值交流220V。

总结:

① 交接线圈开路,触点一直处于断开状态,压缩机因无供电而不能运行,空调器不能制冷。

② 判断交接线圈控制电路是否正常的简单方法:重新上电开机,细听交接,如发出较响的“啪”的一声,说明交接线圈控制电路正常;如未发出一点声音,则为线圈控制电路有故障,应检查交接线圈阻值、室内机主板是否输出电压等。

二、交接触点炭化

故障说明:格力KFR-72LW/(72566)Aa-3悦风柜式空调器,用户购机约1年,现在开机后不制冷,室内机吹自然风。

1. 测量压缩机电流和输出端电压

上门检査,重新上电开机,在室内机出风口感觉为自然风。取下室内机电控盒盖板,使用万用表交流电流挡,钳头夹住穿入电流互感器的压缩机供电引线,实测电流约为0A,说明压缩机未运行。

柜式空调交流接触器故障维修实例

将万用表挡位改为交流电压挡,一表笔接室内机主板N端子、一表笔接COMP端子黑线,实测电压为交流220V,说明室内机主板已输出供电,故障在室外机。

2. 测量交接下端和上端电压

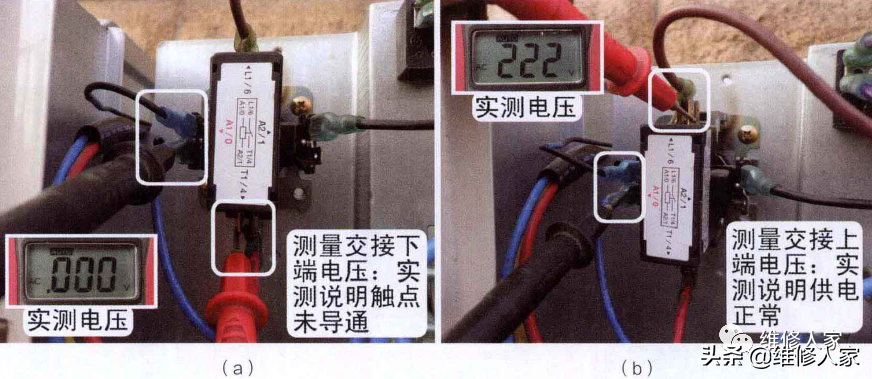

检査室外机,发现室外风机运行,但听不到压缩机运行的声音,使用万用表交流电压挡,一表笔接交接线圈的N端(蓝线)、一表笔接交接下端压缩机公共端红线测量电压,实测电压为交流0V,说明交接触点未导通。

柜式空调交流接触器故障维修实例

接N端表笔不动、另一表笔接交接上端棕线供电引线,实测电压为交流220V,说明室外机接线端子上的供电电压正常,见上图(b)。

3. 测量交接线圈电压和阻值

接N端表笔不动、另一表笔接交接线圈的另一端子,测量线圈电压,见下图(a), 实测电压为交流220V,说明室内机主板输出的电压已送至交接线圈,故障为交接损坏。

柜式空调交流接触器故障维修实例

断开空调器电源,见上图(b),拔下交接线圈的一个端子引线,使用万用表电阻挡测量线圈阻值,实测阻值约为l.lkΩ,说明线圈阻值正常,故障为触点损坏。

4. 查看交接触点

从室外机上取下交接,再取下交接顶盖后,见下图(a)和(b),査看动触点整体 发黑,取下两个静触点和一个动触点,发现触点均已经炭化,在交接线圈供电后,动触点与静触点接触后阻值依然为无穷大,交流220V电压L端棕线不能送至压缩机公共端红线,造成压缩机不运行、空调器不制冷的故障。

正常的动触点和静触点见下图(c)。

柜式空调交流接触器故障维修实例

维修措施:更换同型号的交接,更换后上电开机,压缩机和室外风机 均开始运行,空调器开始制冷,故障排除。

总结:在公共场所使用空调器,开机时间较长,而交接触点又为单极(1路)设计,触点通过的电流较大,时间长了以后因发热而引起炭化,触点不能导通,出现如本例故障。而早期空调器使用双极(触点2路并联)型式的交接,则相同故障的概率比较小。
